ISO 13400 Diagnostic over IP (DoIP) Protocol Stack



ISO 13400 Diagnostic over IP (DoIP) 소개

 불과 몇년전만 하더라도 자동차에 사용되는 버스 시스템은 CAN과 LIN밖에 없었습니다. 최근 대역폭이 확대되고 안전에 대한 요구가 있어 FlexRay와 멀티미디어 분야를 대상으로 한 MOST규격이 도입되었습니다. 하지만 FlexRay와 MOST를 구축하기 위해서는 복잡하고 비싸 CAN의 차량 진단 기능을 대체에 한계가 있습니다.

이를 해결하기 위해 최근 자동차 분야에서 Ethernet을 이용하여 자동차 ECU 진단 또는 소프트웨어 업그레이드 용도로 개발되었고 차량 내 통신 또한 Ethernet으로 구현을 시도하고 있습니다.

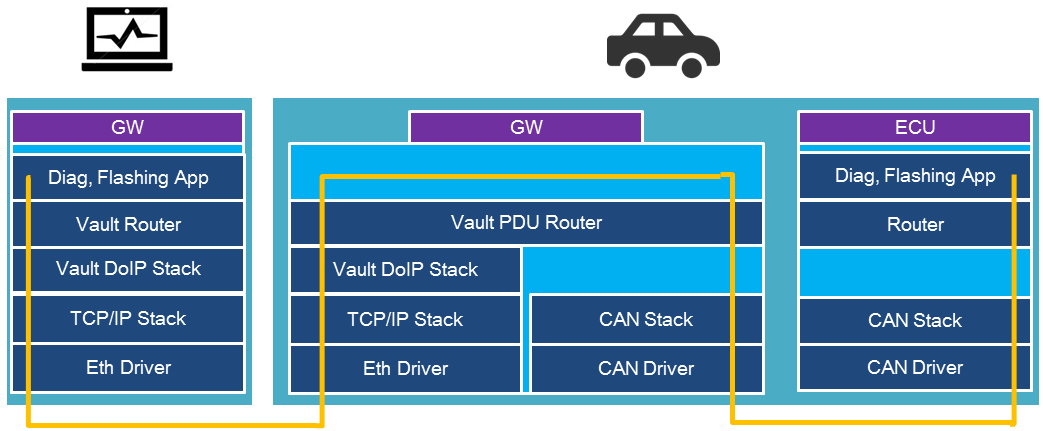

볼트마이크로는 DoIP Protocol Stack을 제공하고 제조사가 요구하는 기능의 개발/검증 서비스를 제공하고 있습니다.

[Vault DoIP Protocol Stack Feature]

• Generic acknowledge
• Vehicle Identification
• Routing activation
• Alive Check
• Diagnostic Power Mode
• Diagnostic Message

[DoIP 표준 및 동향]

- ISO 13400 Diagnostic communication over Internet Protocol (DoIP)에 정의

• ISO 13400-1:  일반 정보와 유즈케이스 정의
• ISO 13400-2:  전송 프로토콜과 네트워크 계층 서비스
• ISO 13400-3:  IEEE 802.3 기반의 유선 인터페이스

- 전기차가 충전을 위한 통신 기능을 제공 하기 위해 만들어진 ISO15118 V2G(V2G Communication Interface)의 Session Layer5 계층에서 DoIP 일부 사용되고 있으며, Smart Charge Communication(SCC) 프로토콜 기반으로 중전 종류(AC/DC), 충전 날짜와 시간, 충전 길이, 단가 및 지불 정보가 교환 됨.

- AUTOSAR는 4버전에서 Ethernet 통신을 포함하였으며, DoIP 표준을 수용
